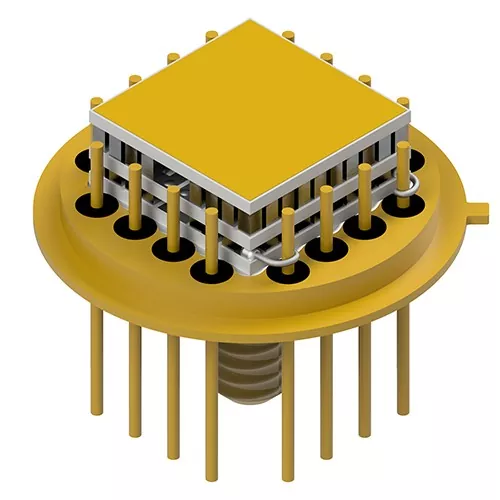

التجميعات مع المبردات الكهروحرارية الدقيقةأصبحت حلاً حاسماً للصناعات التي تتطلب إدارة درجة حرارة مدمجة ودقيقة وموثوقة. من أجهزة الكشف بالأشعة تحت الحمراء وأنظمة الليزر إلى معدات التصوير الطبي وأجهزة الاستشعار الصناعية، تساعد مجموعات التبريد هذه على تثبيت المكونات الحساسة لدرجة الحرارة مع تحسين أداء النظام وإطالة العمر التشغيلي.
تشرح هذه المقالة كيفية عمل مجموعات التبريد الكهروحرارية الدقيقة، ومزاياها، وتطبيقات الصناعة الشائعة، واعتبارات التصميم الرئيسية، واختيار المواد، والتحديات الحرارية، واتجاهات التطوير المستقبلية. كما يوفر أيضًا إرشادات عملية للمهندسين ومشتري OEM ومصممي الأنظمة الذين يبحثون عن حلول إدارة حرارية يمكن الاعتماد عليها.
التجميعات المزودة بالمبردات الكهروحرارية الدقيقة هي أنظمة إدارة حرارية مدمجة مصممة للتحكم بدقة في درجة حرارة المكونات الإلكترونية والبصرية شديدة الحساسية. تقوم هذه التجميعات عادةً بدمج الوحدات الكهروحرارية الدقيقة، والمشتتات الحرارية، وأجهزة الاستشعار، ومواد الواجهة الحرارية، ودوائر التحكم الإلكترونية في حزمة واحدة مدمجة.
على عكس أنظمة التبريد التقليدية التي تعتمد على الضواغط والمبردات، تستخدم المبردات الحرارية تأثير بلتيير لنقل الحرارة من جانب واحد من الجهاز إلى الجانب الآخر عندما يتدفق التيار الكهربائي عبر مواد شبه موصلة.
تعتبر مجموعات التبريد الكهروحرارية الدقيقة ذات قيمة خاصة في التطبيقات حيث:
يتم دمج هذه الأنظمة عادة في أجهزة استشعار الأشعة تحت الحمراء، وثنائيات الليزر، وكاميرات CCD، والأدوات الطبية الحيوية، وكاشفات الفضاء الجوي، وأجهزة الاتصالات البصرية.
مبدأ التشغيل الأساسي وراء المبردات الكهروحرارية الدقيقة هو التأثير الكهروحراري. عندما يمر تيار مباشر عبر وصلات أشباه الموصلات، يتم امتصاص الحرارة من جانب واحد ويتم إطلاقها على الجانب الآخر.
يقوم الجانب البارد بتبريد المكون المستهدف، بينما يقوم الجانب الساخن بتبديد الحرارة من خلال المشتت الحراري أو الموزع الحراري.
| عنصر | وظيفة |
|---|---|
| الوحدة الحرارية | ينقل الحرارة باستخدام التيار الكهربائي |
| تقليل الحرارة | يبدد الحرارة من الجانب الساخن |
| مستشعر درجة الحرارة | يراقب درجة حرارة النظام |
| دائرة التحكم | ينظم أداء التبريد |
| مادة الواجهة الحرارية | يحسن كفاءة نقل الحرارة |
نظرًا لأنه يتم التحكم في استجابة التبريد كهربائيًا، يمكن لهذه التجميعات تحقيق تنظيم دقيق للغاية لدرجة الحرارة في أجزاء من الدرجة المئوية.
توفر مجموعات التبريد الكهروحرارية الدقيقة مزايا متعددة لا تستطيع طرق التبريد التقليدية تحقيقها في كثير من الأحيان.
تتميز مجموعات Micro TEC بأنها مدمجة للغاية، مما يجعلها مناسبة للإلكترونيات المحمولة وأجهزة الاستشعار المصغرة والمعدات ذات المساحة المحدودة.
توفر هذه التجميعات تنظيم درجة حرارة مستقر للغاية، وهو أمر ضروري لدقة الكاشف والاستقرار البصري.
يؤدي غياب الضواغط أو المكونات الميكانيكية إلى تقليل الاهتزاز والضوضاء ومتطلبات الصيانة.
يمكن للأنظمة الكهروحرارية الدقيقة ضبط درجة الحرارة بسرعة بناءً على ظروف التشغيل الديناميكية.
تشمل الفوائد الإضافية تحسين عمر النظام، وانخفاض تكاليف الصيانة، وتقليل مخاطر التلوث، والتشغيل الموثوق في ظل الظروف البيئية القاسية.
تُستخدم التجميعات ذات المبردات الكهروحرارية الدقيقة على نطاق واسع في الصناعات التي تعتمد على الدقة الحرارية وظروف التشغيل المستقرة.
| صناعة | التطبيقات النموذجية |
|---|---|
| المعدات الطبية | أنظمة PCR، أجهزة الكشف التصويرية، أجهزة الاستشعار الحيوية |
| الضوئيات | الثنائيات الليزرية وأجهزة الإرسال والاستقبال الضوئية |
| الدفاع والفضاء | التصوير بالأشعة تحت الحمراء، وأنظمة الرؤية الليلية |
| البحث العلمي | أجهزة الكشف الدقيقة والأدوات التحليلية |
| الاتصالات السلكية واللاسلكية | وحدات نقل الألياف الضوئية |
| الأتمتة الصناعية | أجهزة استشعار وأنظمة فحص عالية الدقة |
يستمر الطلب المتزايد على الإلكترونيات المصغرة والأنظمة البصرية المتقدمة في دفع الاعتماد السريع لمجموعات التبريد الكهروحرارية في جميع أنحاء العالم.
تجمع مجموعة التبريد الحرارية عالية الأداء بين عناصر هندسية متعددة في حل متكامل.
يجب أن يوازن التصميم العام للتجميع بين كفاءة التبريد والمقاومة الحرارية واستهلاك الطاقة الكهربائية وقيود الحجم المادي.
يساعد التكامل الدقيق للنظام على تجنب التسرب الحراري والتكثيف وعدم استقرار الأداء.
يتطلب اختيار مجموعة التبريد الكهروحرارية الدقيقة المناسبة تقييم عوامل حرارية وتشغيلية متعددة.
يجب على المهندسين تقييم ما يلي بعناية:
قد يؤدي الاختيار غير الصحيح إلى عدم كفاية التبريد، أو عدم الاستقرار الحراري، أو تلف التكثيف، أو الاستهلاك المفرط للطاقة.
بالنسبة لتطبيقات الكاشف شديدة الحساسية، غالبًا ما توفر التجميعات المصممة خصيصًا أداءً أفضل من الوحدات القياسية الجاهزة لأنها تعمل على تحسين المسارات الحرارية وتقليل الضغط الميكانيكي.
على الرغم من أن التجميعات الكهروحرارية الدقيقة توفر دقة استثنائية، إلا أنه يجب معالجة العديد من التحديات الهندسية.
عندما تنخفض درجات الحرارة إلى ما دون مستويات نقطة الندى المحيطة، يمكن أن يحدث تكثيف للرطوبة وقد يؤدي إلى تلف الأجهزة الإلكترونية الحساسة.
يعد الإزالة الفعالة للحرارة من الجانب الساخن أمرًا بالغ الأهمية. يقلل تبديد الحرارة السيئ من كفاءة التبريد وقد يؤدي إلى ارتفاع درجة حرارة النظام.
قد تؤدي دورات التسخين والتبريد المتكررة إلى حدوث إجهاد ميكانيكي في وصلات اللحام والمواد شبه الموصلة.
لا تعد المبردات الكهروحرارية الصغيرة دائمًا موفرة للطاقة مثل الأنظمة القائمة على الضاغط لأحمال التبريد الكبيرة. يعد تحسين النظام المناسب أمرًا ضروريًا.
تساعد المحاكاة الحرارية المتقدمة وتصميم التجميع الدقيق على تقليل هذه المخاطر مع تحسين الموثوقية على المدى الطويل.
يلعب اختيار المواد دورًا رئيسيًا في كفاءة ومتانة مجموعات التبريد الكهروحرارية.
| مادة | غاية |
|---|---|
| البزموت تيلورايد | كفاءة حرارية عالية |
| نيتريد الألومنيوم | الموصلية الحرارية ممتازة والعزل |
| نحاس | نقل الحرارة بكفاءة |
| ركائز السيراميك | العزل الكهربائي والاستقرار الهيكلي |
| منصات الجرافيت الحرارية | تعزيز التوصيل الحراري للواجهة |
تستمر هندسة المواد الحديثة في تحسين كفاءة التبريد، والقدرة على التصغير، والمتانة على المدى الطويل.
| ميزة | التبريد الحراري الصغير | تبريد الضاغط التقليدي |
|---|---|---|
| ضوضاء | صامت | وجود ضوضاء ميكانيكية |
| اهتزاز | لا أحد | اهتزاز محتمل |
| مقاس | مدمج | أنظمة أكبر |
| دقة | عالية جدا | معتدل |
| صيانة | قليل | أعلى |
| المبردات | غير مطلوب | مطلوب |
بالنسبة للأنظمة المدمجة عالية الدقة، غالبًا ما توفر التجميعات الحرارية أداءً فائقًا على الرغم من انخفاض كفاءة التبريد على نطاق واسع إلى حد ما.
يرتبط مستقبل مجموعات التبريد الكهروحرارية الدقيقة ارتباطًا وثيقًا بالتقدم في مجال الإلكترونيات المصغرة، وأنظمة الذكاء الاصطناعي، وأجهزة الفضاء الجوي، وتقنيات الاتصالات البصرية من الجيل التالي.
تشمل الاتجاهات الناشئة ما يلي:
مع استمرار تطور الإلكترونيات الدقيقة، ستصبح متطلبات الاستقرار الحراري أكثر إلحاحًا، مما يزيد من أهمية التجميعات الكهروحرارية الدقيقة المتقدمة.
نعم. اعتمادًا على تصميم النظام والحمل الحراري، يمكن للعديد من المجمعات الحرارية الوصول إلى درجات حرارة أقل من 0 درجة مئوية.
نعم. ونظرًا لأنها لا تحتوي على أجزاء متحركة، فإنها غالبًا ما توفر موثوقية ممتازة على المدى الطويل مع الحد الأدنى من الصيانة.
يعتمد التصوير الطبي والفضاء والضوئيات والاتصالات والأتمتة الصناعية والأجهزة العلمية بشكل كبير على التبريد الحراري الدقيق.
قطعاً. توفر العديد من الشركات المصنعة مجموعات تبريد مخصصة مُحسّنة لأحمال حرارية وأبعاد وظروف بيئية ومتطلبات تكامل محددة.
يعد أداء المشتت الحراري مهمًا للغاية لأن تبديد الحرارة غير الفعال يمكن أن يقلل بشكل كبير من كفاءة التبريد واستقرار النظام بشكل عام.
أصبحت التجميعات ذات المبردات الكهروحرارية الدقيقة تقنية لا غنى عنها للإلكترونيات الدقيقة الحديثة وأنظمة الإدارة الحرارية. إن هيكلها المدمج، وتشغيلها الخالي من الاهتزاز، وتنظيمها الدقيق لدرجة الحرارة، وعمرها التشغيلي الطويل، يجعلها مثالية للتطبيقات الصعبة عبر العديد من الصناعات.
مع استمرار التكنولوجيا في التقدم نحو كثافة تكامل أعلى وحساسية حرارية أكبر، ستلعب مجموعات التبريد الكهروحرارية المصممة بشكل احترافي دورًا أكثر أهمية في الحفاظ على استقرار الأداء وموثوقية المعدات.
