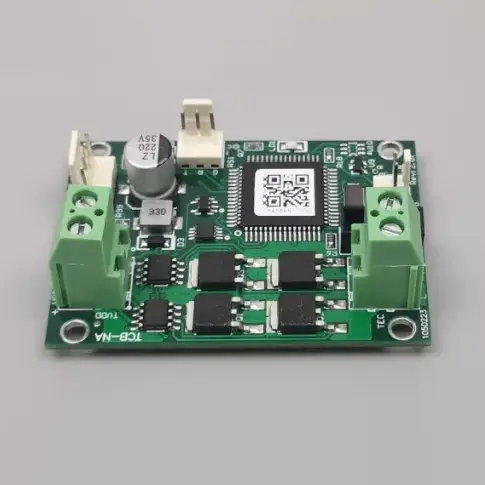

X-Meritan هي شركة متخصصة في التحكم في درجة الحرارة TCB-NA في الصين للمبردات القياسية. تم تصميم لوحة التحكم في درجة الحرارة TCB-NA عالية الدقة لأداء وموثوقية عالية من حيث التكلفة، وهي حل مثالي لتثبيت صمامات الليزر الثنائية والعديد من الأجهزة المنزلية الذكية. من خلال الاستفادة من خبرتنا التصنيعية الراسخة في الصين، توفر X-Meritan للشركاء العالميين لوحة تبريد متينة لأشباه الموصلات TCB-NA للتحكم في درجة الحرارة والتي توازن بين التنوع الوظيفي والأسعار التي يمكن الوصول إليها.
وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية التي تنتجها X-Meritan كمورد صيني هي وحدة إدارة حرارية متعددة الاستخدامات تم تصميمها لتلبية متطلبات التبريد الصناعية والتجارية العامة. تعمل وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية على تسهيل التنظيم الدقيق من خلال بنية التحكم ثنائية الاتجاه، مما يسمح بالانتقال السلس بين أوضاع التدفئة والتبريد. باعتبارها شريكًا موثوقًا للحلول، قامت X-Meritan بتحسين هذه السلسلة للعمل بفعالية مع مصادر الطاقة القياسية، مما يوفر واجهة تسلسلية ASCII سهلة الاستخدام تضمن التكامل المباشر مع الأنظمة البيئية للأجهزة الحالية.
|
المعلمة |
مواصفة |
|
جهد إمداد اللوحة |
4.5-27 فولت (يجب أن يتوافق مع جهد TEC) |
|
المجلس التنفيذي الجهد |
5 فولت – 27 فولت (يجب أن يكون ≥ جهد الإمداد) |
|
المجلس التنفيذي الانتقالي الحالي |
0-10 أ |
|
مستشعر درجة الحرارة |
10K NTC (قيمة B الافتراضية: 3950؛ قيمة B الفعلية غير محدودة - تؤثر فقط على درجة الحرارة المطلقة، وليس دقة التحكم) |
|
دقة التحكم في درجة الحرارة |
±0.1 درجة مئوية |
|
ضبط دقة درجة الحرارة |
±0.1 درجة مئوية |
|
نطاق قياس درجة الحرارة |
-30 درجة مئوية إلى +147 درجة مئوية |
|
التحكم في نطاق درجة الحرارة |
-20 درجة مئوية إلى +100 درجة مئوية |
|
درجة حرارة ضبط المصنع الافتراضية. |
25 درجة مئوية (قابلة للتخصيص عند الطلب) |
|
الأبعاد (الطول × العرض × الارتفاع) |
60 مم × 42 مم × 26.5 مم (22 مم فوق اللوحة، سمك ثنائي الفينيل متعدد الكلور 1.5 مم، دبابيس ≥3 مم أدناه) |
الإدارة الحرارية ثنائية الاتجاه
يدعم وضعي التسخين والتبريد مع تكوين مرن لمعلمات TEC، مما يجعله قابلاً للتكيف مع مجموعة واسعة من الظروف المحيطة ودرجات الحرارة المستهدفة.
الاتصالات التسلسلية الموحدة
تتم إدارة إعدادات درجة الحرارة والمراقبة في الوقت الفعلي بسهولة عبر بروتوكول ASCII القياسي، المتوافق مع الأدوات التسلسلية الشائعة مثل Windows HyperTerminal للنشر السريع.
واجهة إشارة شاملة
يتضمن مخرجات مخصصة لإشارات الإنذار وحالة "الاستعداد"، إلى جانب مدخل تحكم لإيقاف تشغيل TEC، مما يعزز إمكانات السلامة والأتمتة للنظام ككل.
تنظيم التشغيل/الإيقاف المستقر
يستخدم طريقة تحكم مثبتة لضمان صيانة موثوقة لدرجة الحرارة، مما يوفر بيئة حرارية متسقة للمكونات الحساسة مثل صمامات الليزر الثنائية ومعدات المختبرات.
نسبة التكلفة إلى الأداء العالية
تم تصميمه لتوفير ميزات التحكم الأساسية عالية الدقة مع البقاء خيارًا قابلاً للتطبيق اقتصاديًا للتطبيقات الصناعية واسعة النطاق وتصنيع الأجهزة الذكية.
تعمل وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية باستخدام منطق التحكم في التشغيل/الإيقاف المباشر والفعال والمصمم خصيصًا للمبردات الكهروحرارية القياسية. يقوم النظام بمراقبة درجة الحرارة عبر جهاز استشعار متصل ومقارنتها بنقطة الضبط المحددة من قبل المستخدم من خلال المعالج الداخلي الخاص به. بناءً على هذا الانحراف، تقوم وحدة التحكم بإدارة تدفق الطاقة إلى TEC بطريقة ثنائية الاتجاه، مما يعكس التيار للتبديل بين التدفئة والتبريد حسب الحاجة. في حين أن هذا النموذج يوفر استقرارًا قويًا للتطبيقات القياسية، فقد تم تصميمه من أجل البساطة، مما يسمح لجهد الخرج بمتابعة مصدر الإدخال مباشرة لزيادة توصيل الطاقة إلى عناصر التبريد.
س: ما هي الاعتبارات الحاسمة فيما يتعلق بجهد الإمداد لـ TCB-NA؟
ج: على عكس سلسلة NE أو NC المتقدمة، فإن وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية لا تتميز بوجود حدود لجهد الخرج الداخلي. لذلك، يجب عليك التأكد من أن جهد الإمداد أقل من أو يساوي الجهد المقدر لـ TEC الخاص بك لمنع الحمل الزائد للمكونات.
س: كيف يؤثر TCB-NA على استقرار طاقة النظام؟
ج: قد تؤدي طريقة التبديل التي تستخدمها وحدة التحكم هذه إلى زيادة تموج مصدر طاقة التبديل المتصل. إذا كان نظامك يشتمل على لوحات أخرى حساسة للتداخل الكهرومغناطيسي، فإننا نوصي بتشغيل TCB-NA بشكل منفصل للحفاظ على سلامة البيانات واستقرار اللوحة.
س: متى يجب أن أختار TCB-NA بدلاً من طراز TCB-NE؟
ج: تعتبر وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية مثالية للتطبيقات التي تكون فيها الكفاءة من حيث التكلفة والدقة القياسية هي الأولويات. إذا كان مشروعك يتطلب الحد الأقصى من كفاءة الطاقة أو دقة درجة حرارة أعلى بكثير، فإننا نقترح الترقية إلى سلسلة TCB-NE.
1. على عكس العديد من الموزعين، تدير X-Meritan مصنعها المخصص في الصين، مما يسمح لنا بالحفاظ على الإشراف المباشر على عملية الإنتاج بأكملها - بدءًا من تجميع PCB وحتى المعايرة النهائية لكل وحدة TCB-NA.
2. بفضل خبرتنا الواسعة في قطاع الإدارة الحرارية، قمنا بتحسين وحدات التحكم الخاصة بنا استنادًا إلى ردود الفعل الواقعية من صناعات الصمام الثنائي الليزري والأجهزة الطبية، مما يضمن تصميم الأجهزة الذي يعطي الأولوية للمتانة على المدى الطويل.
3. عندما تتشاور معنا، فإنك تتحدث مباشرة مع المهندسين الذين يقومون بتصميم الأجهزة. نحن نقدم إرشادات فنية دقيقة بشأن إدارة تموج الطاقة ومطابقة الجهد لمنع خطر التحميل الزائد على TEC.
4. من خلال إدارة فريق لوجستي محترف في الخارج والحفاظ على مخزون ثابت من المكونات القياسية، فإننا نقوم بتقصير دورات الشراء بشكل فعال وتقديم أسعار أكثر تنافسية من تجار التجزئة الدوليين التقليديين.
5. يتم تصنيع منتجاتنا وفقًا لمعايير صناعية صارمة، مما يضمن أن وحدة التحكم في درجة الحرارة TCB-NA للمبردات القياسية تلبي باستمرار متطلبات التوافق الكهرومغناطيسي (EMC) اللازمة لتكامل النظام المعقد.
